一、塑管浮子流量计概述

山东鲁仪LZS系列塑管浮子流量计具有结构简单、重量轻、抗腐蚀、不易破碎、无（毒）无味、使用方便等特点。主要用于化工、轻工、医药、食品、环保等部门中，用来测量液体的单相非脉动流的流量。

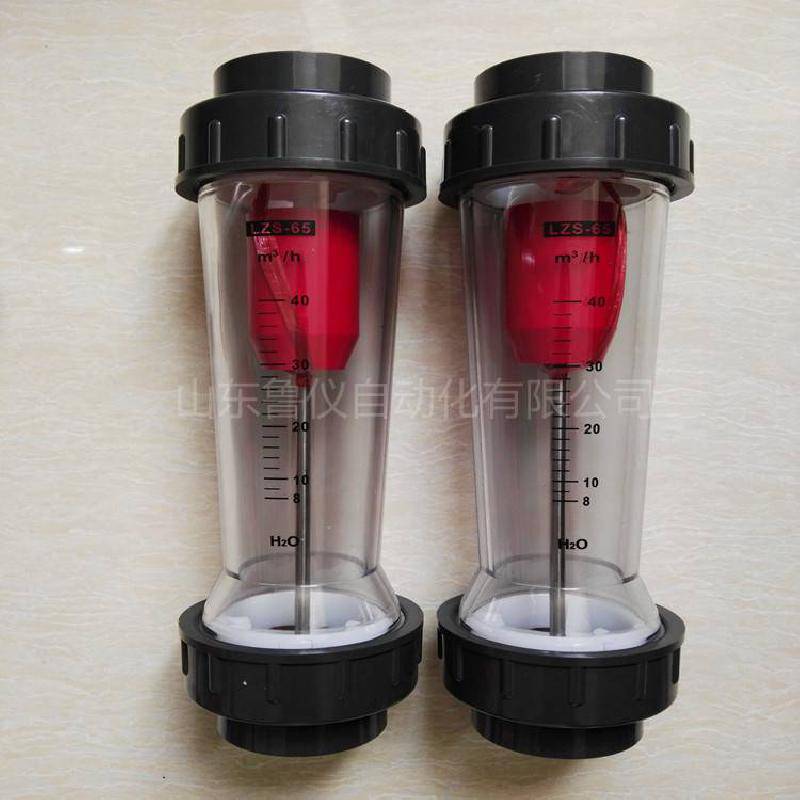

二、塑管浮子流量计结构、外形图

流量计结构：主要有小端向下，大端向上垂直安装的透明塑料锥管和锥管内可上下移动的浮子，与螺母、接管、导杆、止档等构成。

外形如图：主要分短管型、长管型。根据连接方法又分插接管连接、螺纹连接和法兰连接。

零件名称及材料

注:  1.常规型接头为ABS工程塑料沉插连接,也可用

       PVC沉插或ABS内螺纹连接.

     2.导杆在特殊情况下可选用F46包衬304不锈钢。

     3. “O”型圈也可选用氟橡胶等。

三、塑料转子流量计使用：

〔1〕仪表使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门，然后再关闭仪表下游的流量调节阀。

〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。

〔3〕当锥管和浮子粘污时，应及时清洗。

〔4〕定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定以得到更好的精度。

〔5〕被测流体与流量计标定介质不一致时，需对示值按进行修正。由下式表示

QS=QN

QS＝实际流量 Qn＝流量计读数示值

ρn＝流量计标定时的介质密度ρs＝被测介质的密度 ρf＝浮子材料的密度。
