一、法兰卡装温压补偿一体涡街流量计安装步骤：
1、在需要安装流量计的管道正上方（水平管道有此要求），割开一个略小于ф100的孔，去掉毛刺；
2、将配套的一端带有法兰的短管放在孔的上面，保持短管与管道垂直，焊接牢固；
3、放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计；
4、保证流量计前有大于15D和后有5D的直管段(D为管道内径)。
二、法兰卡装温压补偿一体涡街流量计对管道的要求
1、上、下游配管内径D和与传感器内径DN相同，其差异满足下述条件：0.95DN≤D≤1.1DN。
2、配管应与传感器同心，同轴度应小于0.05DN。
3、密封垫不能凸入管道内，其内径可比传感器内径略大。
4、如需断流检查与清洗传感器，应设置旁通管道，如下图所示。
传感器尽量避免安装在振动较强的管道上，若不得已要安装时，必须采取减震措施，在传感器的上下游
2D处分别设置管道紧固装置，并加防振垫。
特别注意：在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。

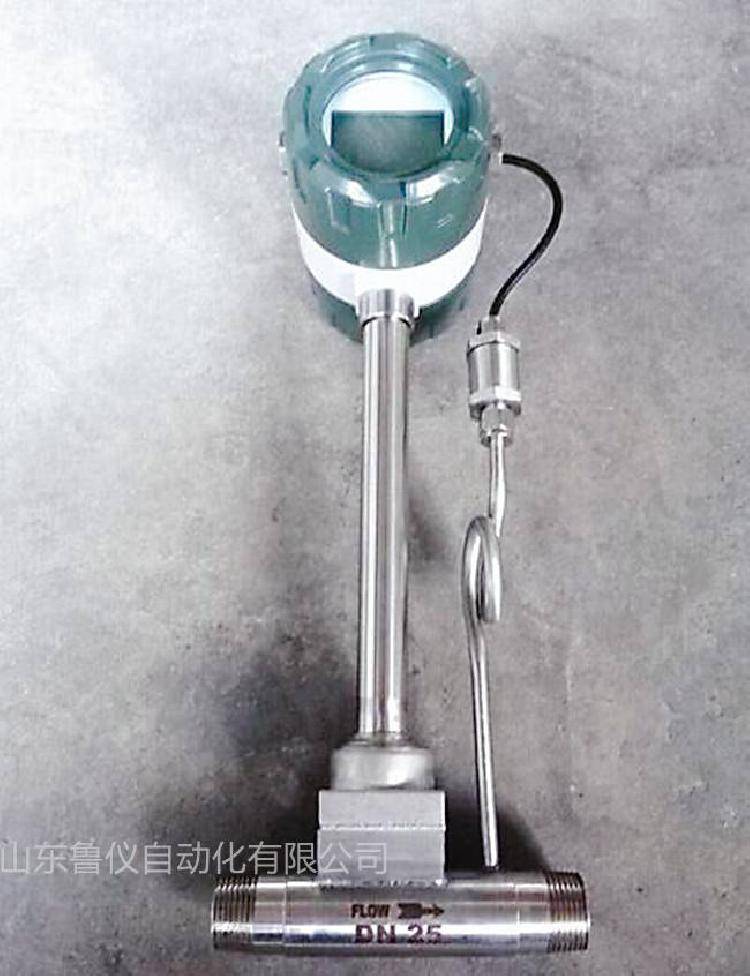

法兰卡装式涡街流量计温压补偿一体式涡街流量计LYLUGB-50
