金属基体：通常选用碳钢（如 Q235B、16Mn 等）或合金钢材质。碳钢具有良好的韧性和加工性能，成本相对较低，能为弯头提供基本的结构强度和承压能力，确保在输送过程中承受物料的压力和冲击力。合金钢则在一些对强度、耐腐蚀性要求更高的特殊工况下使用，如含腐蚀性介质的输送场景。

陶瓷内衬：是陶瓷耐磨弯头实现高耐磨性能的核心部件。常用的陶瓷材料为氧化铝陶瓷，根据氧化铝含量不同，可分为 92%、95%、99% 等不同等级。含量越高，陶瓷的硬度、耐磨性和耐腐蚀性越好。例如，95% 氧化铝陶瓷的硬度可达 HV1100 - 1300（维氏硬度），远远高于普通金属材料，使其能够有效抵御物料的冲刷磨损。

工作原理 当物料在管道中流动至弯头部位时，由于流动方向的改变，物料会对弯头内壁产生强烈的冲刷和撞击。陶瓷耐磨弯头的陶瓷内衬凭借其极高的硬度和耐磨性，能够在这种恶劣的工况下保持相对稳定的表面，减少磨损的发生。同时，金属基体为陶瓷内衬提供支撑，确保在承受物料冲击时陶瓷不会轻易脱落或破碎，两者相互配合，共同延长弯头的使用寿命。

优点：陶瓷层与金属基体结合强度高，可达 30MPa 以上，耐温性能好，可承受 800℃左右的高温，适用于大口径弯头的制造，生产效率相对较高。

原理：将预先制作好的陶瓷片通过胶粘剂粘贴在金属弯头内壁。陶瓷片一般采用干压成型等方法制成，具有一定的形状和尺寸。

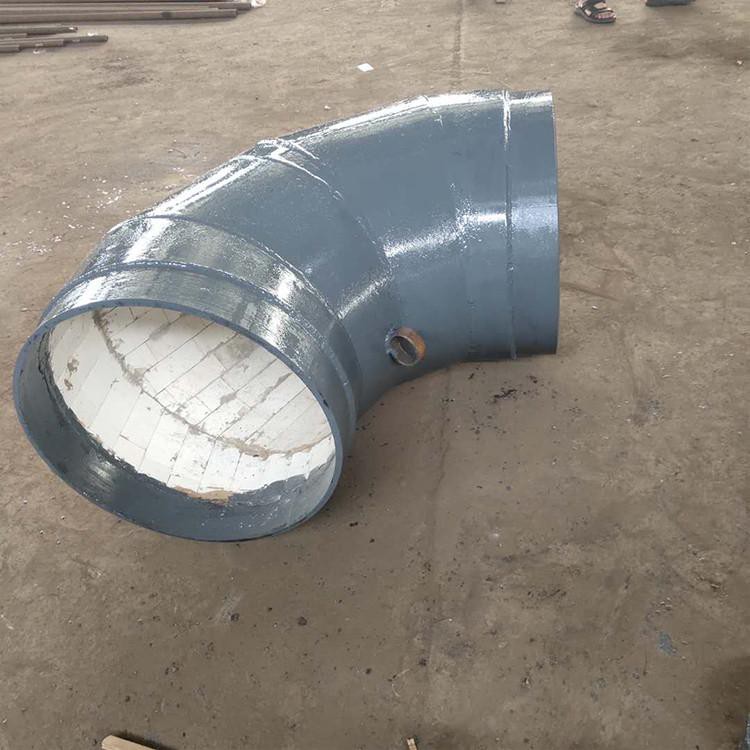

工艺步骤 ◦ 陶瓷片制备：选用合适的陶瓷原料，经过混料、成型、烧结等工艺制成陶瓷片，根据弯头尺寸和形状进行切割和加工。 ◦ 弯头预处理：对金属弯头内壁进行打磨、清洗、除油等处理，以增加胶粘剂与金属表面的附着力。 ◦ 粘贴陶瓷片：在陶瓷片和弯头内壁均匀涂抹耐高温胶粘剂，按照一定的排列方式将陶瓷片粘贴在弯头内壁，注意错缝铺贴，以减少冲刷薄弱点。 ◦ 固化与检验：粘贴完成后，按照胶粘剂的固化要求进行固化处理，通常包括常温固化和加热固化。固化后，对陶瓷片的粘贴质量进行检验，如采用敲击法检查是否有空鼓等缺陷。

不同工艺的结合强度：自蔓延高温合成工艺制备的陶瓷耐磨弯头，陶瓷层与金属基体的结合强度可达 30MPa 以上；贴片工艺的结合强度一般在 15MPa 左右；焊接工艺的结合强度也能达到较高水平，可满足大多数工况下陶瓷片与金属基体的连接要求。结合强度越高，陶瓷内衬在使用过程中越不容易脱落，保证了弯头的可靠性和稳定性。

矿浆输送：选矿过程中产生的矿浆含有大量的固体颗粒，且具有一定的腐蚀性。陶瓷耐磨弯头不仅耐磨，还能在一定程度上抵抗矿浆的腐蚀，保证矿浆输送的顺畅。在一些有色金属矿山的矿浆输送管道中，陶瓷耐磨弯头已成为标准配置，为矿山的稳定生产提供了有力保障。

除灰系统：锅炉燃烧产生的粉煤灰需要通过除灰管道输送到储存或处理场所。粉煤灰颗粒细小但硬度较高，同样会对管道弯头造成严重磨损。陶瓷耐磨弯头在除灰系统中的应用，有效地解决了这一问题，提高了除灰系统的可靠性和使用寿命。
